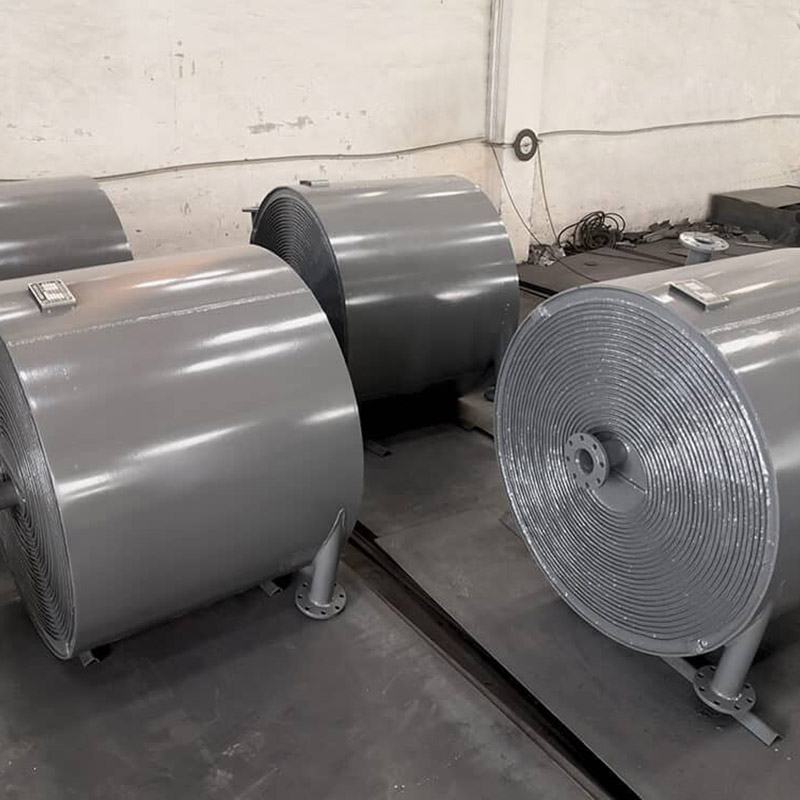

Nieodłączalny spiralny płytowy wymiennik ciepła

Spośród różnych typów wymienników ciepła produkowanych przez Wuxi Hongdinghua Chemical Equipment Co., Ltd., klienci często wybierają nierozłączny spiralny wymiennik ciepła.

Charakterystyka strukturalna nierozłącznego spiralnego płytowego wymiennika ciepła:

Nierozłączny spiralny płytowy wymiennik ciepła jest tworzony przez walcowanie dwóch równoległych cienkich płyt ze stali węglowej lub nierdzewnej, tworząc parę spiralnych kanałów przepływowych, które są od siebie oddzielone. Zimne i gorące płyny przepływają dwoma kanałami oddzielonymi spiralną płytą jako powierzchnią wymiany ciepła. Przekładka kanałowa jest przyspawana między dwiema płytami, aby zachować odległość między kanałami, a także zwiększyć sztywność spiralnej płyty. Centralna płyta działowa jest zainstalowana pośrodku wymiennika ciepła w celu oddzielenia dwóch spiralnych kanałów. Na górze i na dole przyspawane są pokrywy lub głowice, a także rury wlotowe i wylotowe dla dwóch płynów. Generalnie jedna para wlotu i wylotu znajduje się na krawędzi obwodowej (rura łącząca może być styczna lub promieniowa), natomiast druga para znajduje się na osi. Wszystkie kanały końcowe są spawane i uszczelnione, z dobrymi właściwościami uszczelniającymi.

Zastosowanie nierozłącznego spiralnego płytowego wymiennika ciepła:

Jest odpowiedni dla branż takich jak chemia, ropa naftowa, rozpuszczalniki, farmaceutyki, żywność i napoje, maszyny, tekstylia, metalurgia, walcowanie stali, koksowanie itp. Może przeprowadzać wymianę ciepła para-para, wymianę ciepła gaz-ciecz i wymianę ciepła ciecz-ciecz, a także nadaje się do mediów o dużej lepkości, które wymagają wymiany ciepła w warunkach wysokiej temperatury lub wysokiego ciśnienia, aby spełnić wymagania procesowe, takie jak chłodzenie, ogrzewanie, kondensacja, zatężanie i dezynfekcja oraz odzysk ciepła odpadowego.

Szczegóły nierozłącznego spiralnego płytowego wymiennika ciepła:

Nierozłączny spiralny płytowy wymiennik ciepła ma następujące zalety pod względem wydajności:

1. Wysoka sprawność cieplna: może utrzymywać dwa rodzaje płynów wymiany ciepła przy niskich natężeniach przepływu, stymulować turbulencje i poprawiać wydajność wymiany ciepła. Różnica temperatur medium może wynosić zaledwie 1 ° C, co powoduje niewielkie straty ciepła; Przy tej samej stracie ciśnienia wydajność wymiany ciepła jest 3 do 5 razy większa niż w rurowym (płaszczowo-rurowym) wymienniku ciepła; Sprawność odzysku ciepła może sięgać ponad 99%.

2. Ma zwartą strukturę, małą objętość i niewielką powierzchnię podłogi, która stanowi około 30% powierzchni rurowego (płaszczowo-rurowego) wymiennika ciepła.

3. Niski koszt produkcji

4. Elastyczna obsługa

5. Łatwy w instalacji, czyszczeniu i konserwacji, z możliwością samooczyszczania. Ze względu na spiralny przepływ medium brud nie jest łatwy do osadzania; Łatwe do czyszczenia, można myć parą lub roztworem alkalicznym, proste i łatwe w obsłudze, odpowiednie do instalowania urządzeń czyszczących.

6. Niski opór: Rura łącząca na powłoce przyjmuje strukturę styczną. Medium przepływa przez pojedynczy kanał, co pozwala na uzyskanie większego natężenia przepływu niż w przypadku innych wymienników ciepła. Niski spadek ciśnienia, może być używany do obsługi pary lub gazu o dużej pojemności;

7. Można łączyć wiele jednostek w celu użycia: Gdy pojedyncze urządzenie nie spełnia wymagań użytkowania, można połączyć wiele urządzeń, ale kombinacja musi być zgodna z następującymi przepisami: kombinacja równoległa, kombinacja szeregowa, a odstępy między urządzeniami i kanałami są takie same. Kombinacja hybrydowa: jeden kanał równolegle i jeden kanał szeregowo.

8. W przypadku stosowania nierozłącznych spiralnych płytowych wymienników ciepła do wymiany ciepła para-para należy zapewnić obieg wody chłodzącej. Gdy średnie ciśnienie i temperatura przekraczają zakres zastosowania, należy wybrać inne konstrukcje wymienników ciepła, takie jak płaszczowo-rurowe wymienniki ciepła.

9. Środki ostrożności podczas eksploatacji nierozłącznych spiralnych płytowych wymienników ciepła

(1) Po zatrzymaniu odpędzania pary temperatura po obu stronach wlotu i wylotu zawiesiny wymiennika ciepła powinna być niższa niż 40 ℃.

(2) Spiralny płytowy wymiennik ciepła powinien być używany zgodnie z określonymi wymaganiami, aby uniknąć uszkodzeń. Nieodłączalny spiralny płytowy wymiennik ciepła to wydajne, energooszczędne i niedrogie urządzenie do wymiany ciepła o doskonałej wydajności.
