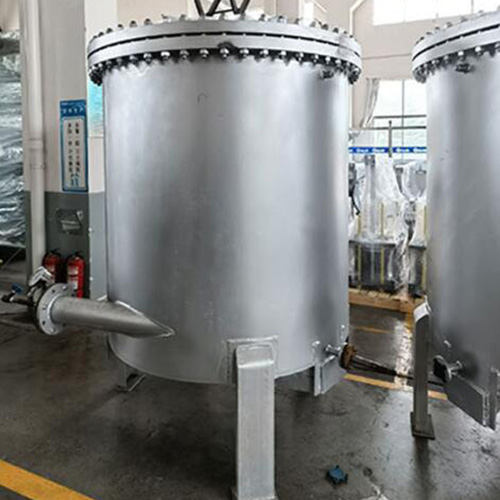

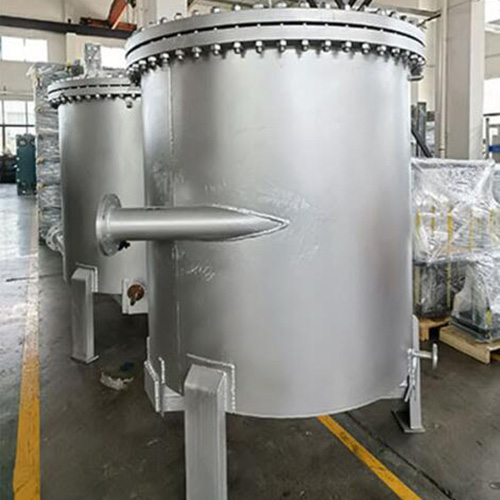

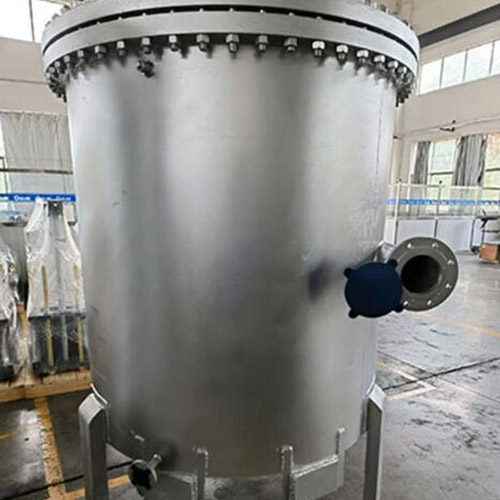

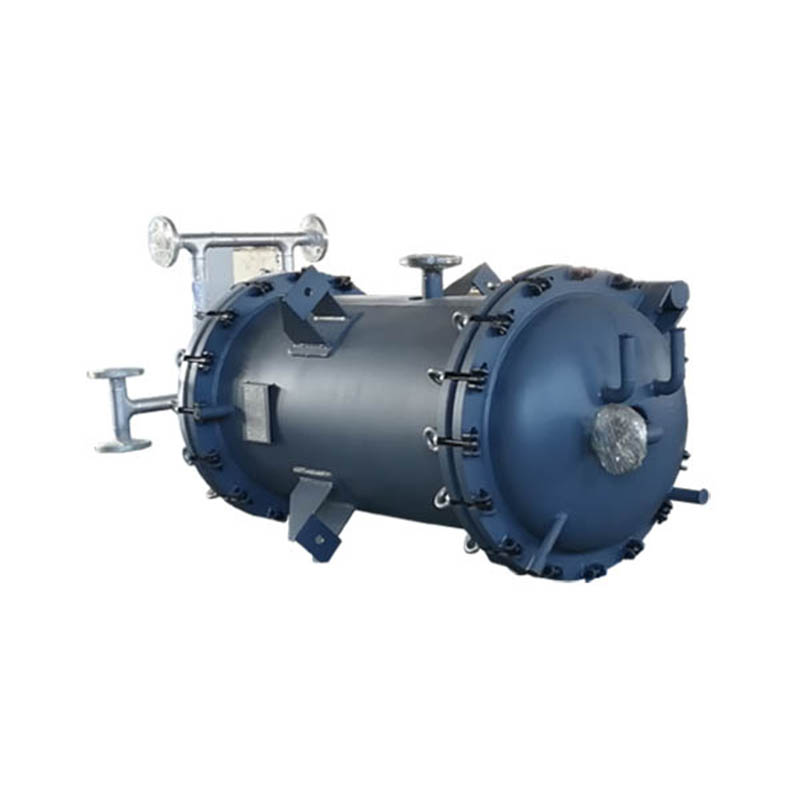

Typ Odłączany spiralny płytowy wymiennik ciepła

Wśród różnych typów odłączalnych spiralnych płytowych wymienników ciepła produkowanych przez Wuxi Hongdinghua Chemical Equipment Co., Ltd., odłączany spiralny płytowy wymiennik ciepła jest również opcjonalnym typem wymiennika ciepła.

Charakterystyka strukturalna odłączanego spiralnego płytowego wymiennika ciepła:

Odłączany spiralny płytowy wymiennik ciepła jest tworzony przez walcowanie dwóch równoległych cienkich stalowych płyt, tworzących parę spiralnych kanałów przepływowych, które są od siebie oddzielone. Zimne i gorące płyny przepływają dwoma kanałami oddzielonymi spiralną płytą jako powierzchnią wymiany ciepła. Przekładka kanałowa jest przyspawana między dwiema płytami, aby zachować odległość między kanałami, a także zwiększyć sztywność spiralnej płyty. Centralna płyta działowa jest zainstalowana pośrodku wymiennika ciepła w celu oddzielenia dwóch spiralnych kanałów. Na górze i na dole przyspawane są pokrywy lub głowice, a także rury wlotowe i wylotowe dla dwóch płynów. Generalnie jedna para wlotu i wylotu znajduje się na krawędzi obwodowej (rura łącząca może być styczna lub promieniowa), natomiast druga para znajduje się na osi. Sekcja końcowa może być spawana i zamykana na obu końcach jednego kanału, podczas gdy drugi kanał nie jest spawany. Dwa końce są połączone przez pokrywy końcowe i kołnierze, które nazywane są odłączanymi spiralnymi płytowymi wymiennikami ciepła typu II; Struktura odłączanego spiralnego płytowego wymiennika ciepła typu III polega na tym, że jeden kanał jest spawany i zamykany na jednym końcu, podczas gdy drugi kanał jest spawany i zamykany na drugim końcu, a następnie oba końce są połączone za pomocą zaślepek i kołnierzy.

Zastosowanie odłączanego spiralnego płytowego wymiennika ciepła:

Nadaje się do branż takich jak chemia, ropa naftowa, rozpuszczalniki, farmaceutyki, żywność i napoje, maszyny, tekstylia, metalurgia, walcowanie stali, koksowanie itp. Może przeprowadzać wymianę ciepła z parą wodną, ​​wymianę ciepła z gazem i cieczą, a także nadaje się do mediów o dużej lepkości, które wymagają wymiany ciepła w warunkach wysokiej temperatury lub wysokiego ciśnienia, aby spełnić wymagania procesowe, takie jak chłodzenie, ogrzewanie, kondensacja, koncentracja i dezynfekcja oraz odzysk ciepła odpadowego.

Szczegóły odłączanego spiralnego płytowego wymiennika ciepła:

Zdejmowany spiralny płytowy wymiennik ciepła ma następujące zalety pod względem wydajności:

1. Wysoka sprawność cieplna: może utrzymywać dwa rodzaje płynów wymiany ciepła przy niskich natężeniach przepływu, stymulować turbulencje i poprawiać wydajność wymiany ciepła. Różnica temperatur medium może wynosić zaledwie 1 ° C, co powoduje niewielkie straty ciepła; Przy tej samej stracie ciśnienia wydajność wymiany ciepła jest 3 do 5 razy większa niż w przypadku rurowego wymiennika ciepła; Sprawność odzysku ciepła może sięgać ponad 99%.

2. Zwarta w budowie, niewielkich rozmiarów i zajmująca niewielką powierzchnię, zajmuje około 30% powierzchni płaszczowo-rurowego wymiennika ciepła.

3. Niski koszt produkcji

4. Elastyczna obsługa

5. Ze względu na fakt, że pokrywy zamykające na obu końcach można otworzyć, w porównaniu do nierozłącznych spiralnych płytowych wymienników ciepła, są one wygodniejsze w montażu, czyszczeniu i konserwacji oraz mają zdolność samooczyszczania. Ze względu na spiralny przepływ medium brud nie osadza się łatwo; Łatwe do czyszczenia, można myć parą lub roztworem alkalicznym, proste i łatwe w obsłudze, odpowiednie do instalowania urządzeń czyszczących.

6. Niski opór: Rura łącząca na powłoce przyjmuje strukturę styczną. Medium przepływa przez pojedynczy kanał, co pozwala na uzyskanie większego natężenia przepływu niż w przypadku innych wymienników ciepła. Niski spadek ciśnienia, może być używany do obsługi pary lub gazu o dużej pojemności;

7. Można łączyć wiele jednostek w celu użycia: Gdy pojedyncze urządzenie nie spełnia wymagań użytkowania, można połączyć wiele urządzeń, ale kombinacja musi być zgodna z następującymi przepisami: kombinacja równoległa, kombinacja szeregowa, a odstępy między urządzeniami i kanałami są takie same. Kombinacja hybrydowa: jeden kanał równolegle i jeden kanał szeregowo.

8. W przypadku stosowania odłączalnych spiralnych płytowych wymienników ciepła do wymiany ciepła para-para należy zapewnić obieg wody chłodzącej. Gdy średnie ciśnienie i temperatura przekraczają zakres zastosowania, należy wybrać inne konstrukcje wymienników ciepła, takie jak płaszczowo-rurowe wymienniki ciepła.

9. Środki ostrożności dotyczące eksploatacji odłączanego spiralnego płytowego wymiennika ciepła

(1) Po zatrzymaniu odpędzania pary temperatura po obu stronach wlotu i wylotu zawiesiny wymiennika ciepła powinna być niższa niż 40 ℃.

(2) Spiralny płytowy wymiennik ciepła powinien być używany zgodnie z określonymi wymaganiami, aby uniknąć uszkodzeń.

(3) Po zdjęciu dużych pokryw na obu końcach odłączanego wymiennika ciepła nie można używać wody pod wysokim ciśnieniem do płukania wymiennika ciepła, ponieważ spowoduje to jego poważne uszkodzenie.

Odłączany spiralny płytowy wymiennik ciepła jest wydajnym, energooszczędnym i niskonakładowym urządzeniem do wymiany ciepła o doskonałej wydajności.
